简要说明:

R&S^®TS9982 是用于传导和辐射 EMS 测量的基本系统。该系统具有模块化设计，适合各种应用，极易满足手头测量任务的需要。可进行任何形式的配置：从带有紧凑式测试间的有线线路测量与小型预认证系统，一直到场强高达 200 V/m 的成套机动车辆的认证测试系统。不同应用的组合或升级扩展都不会出现问题。

无论是系统设计与实施还是安装与培训，这些成套系统以及我们的EMC 专家可提供所需的一切，使客户将精力全部集中在测试上。

此系统专用于进行传导或辐射测量的系统。

 R&S^®TS9982 的典型应用

◆ 民用测试

◆ 无线测试

◆ 汽车零部件测试

◆ 汽车整车测试

◆ 军用测试

◆ 1 GHz 至 40 GHz 频率范围内的微波测试

R&S®TS9982EMS测试系统功能

系统配置:

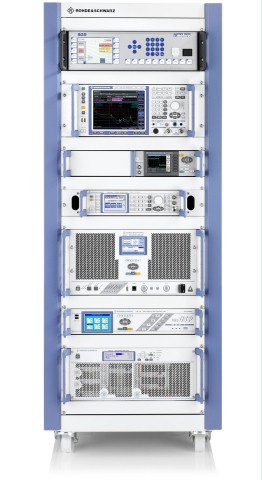

R&S^®TS9982 包括 EMS 控制单元、一个或多个放大器、用于传导测量的传感器、用于辐射测量的天线和场探头。该系统为全计算机控制，可以实现可重复、全自动的测试序列。您也可以启动交互测试模式进行测试或进行整改。

EMS 控制单元包括信号发生器、通道选择器、功率计和互锁电路。如果使用将所有这些功能部件集成在一台设备里的R&S^®IMS，可实现极其紧凑的设计。这样，由于系统的设备数量较少，就不需要机架了。

对于具有特殊要求的大型系统，如测量整部车辆时需要的系统，需要专门的设备作为 EMS 测试的控制单元。在这种情况下，系统的核心部件为R&S^®TS-RSP切换单元，其通过不同的插件进行必要的配置，可以驱动高达 10 kW 的外部功率开关。

EMS测试系统的详细介绍：

基于从全球实行的大量系统中获取的经验，所有系统部件必须理想地相互匹配，才能在 DUT 上产生有效的场强。

 在 1 GHz 至 40 GHz 的频率范围中，可移动式微波测试系统直接在 DUT附近使用，以防止3 GHz以上时的高射频电缆损耗。

 系统通常包括一套互锁电路，它使得只要电波暗室门打开，就关闭射频功率放大器。这样，就保护了人员的安全
